一、抗拉强度(Rm)的测定:

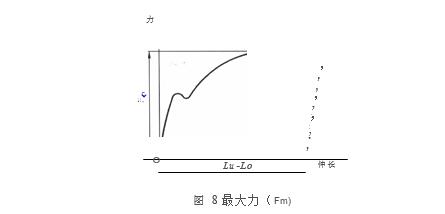

按照定义4. 9. 1 和采用图解方法或指针方法测定抗拉强度。 对于呈现明显屈服(不连续屈服)现象的金属材料,从记录的力延伸或力位移曲线图,或从测力度盘,读取过了屈服阶段之后的力(见图 8);对于呈现无明显屈服(连续屈服)现象的金属材料,从记录的力延伸或力位移曲线图,或从测力度盘,读取试验过程中的力。力除以试样原始横截面积(So) 得到抗拉强度 。
采用说明白国际标准未规定此条内容 。为了按照定义4 . 9. 1 进行具体测定,补充此条规定 。
可以使用自动装置(例如微处理机等)或自动测试系统测定抗拉强度 ,可以不绘制拉伸曲线图 。
二、断面收缩率(Z)的测定:
1、按照定义4. 7测定断面收缩率,断裂后最小横截面积的测定应准确到±2 % 。

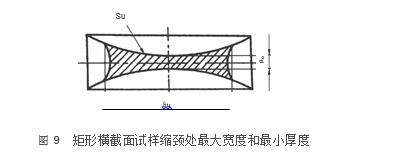

测量时,如需要将试样断裂部分仔细地配接在一起,使其轴线处于同一直线上。对于圆形横截面试样,在缩颈最小处相互垂直方向测量直径 ,取其算术平均值计算最小横截面积;对于矩形横截面试样, 测量缩颈处的宽度和最小厚度(见图9),两者之乘积为断后最小横截面积 。
2、原始横截面积(S)与断后最小横截面积(S) 之差除以原始横截面积的百分率得到断面收缩率。
3、薄板和薄带试样、管材全截面试样、圆管纵向弧形试样和其他复杂横截面试样及直径小于3mm 试样,一般不测定断面收缩率。
如要求,应双方商定测定方法,断后最小横截面积的测定准确度亦应符合1的要求 。
