☆ TRNSYS中空调系统模型流程

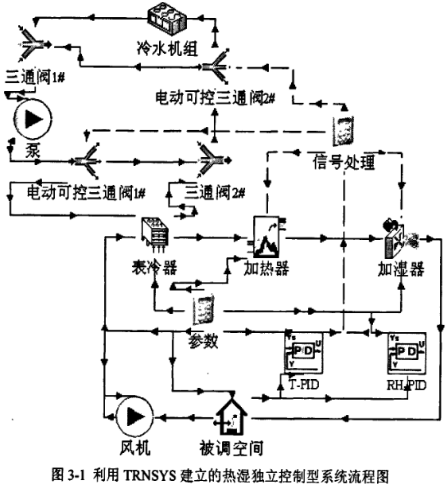

运用Ⅱ烈SYS瞬态模仿软件树立热湿独立操控型系统模型，其流程图如图3一l所示，主要包含风机、表冷器、加热器、加湿器、被调空间、冷水机组、泵、PID调节器、两个可控三通阀以及两个三通阀等模块，别的独自运用一个计算器模块对PID输出信号进行处理，系统部件主要参数运用别的一个计算器模块输入。其间图中虚线表明信号传递线。

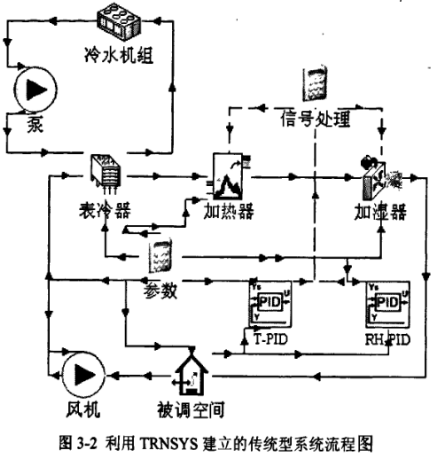

一起使用TRNSYS树立传统型系统模型，其流程如图3．2所示。相比热湿独立操控型系统，传统型系统少了电动可控三通阀以及一般三通阀等硬件。

☆ 系统及部件参数
为了研讨热湿独立操控型系统工作状况及能耗状况，主要依据图2-6所示搭

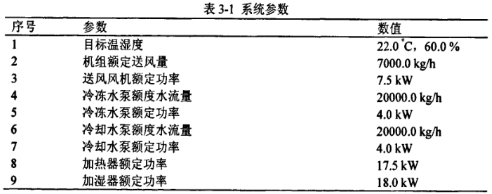

应用于博物馆仓库的热湿独立操控型系统，系统参数如表3．1所示。

热湿独立操控型系统模型(如图3．1)中主要部件的参数按表3．1设置，而信号处理模块对TopID和RH．PID调节器输出信号按图2．8和图2-9的要求处理，选用Fortran算法编程，
☆ 模仿核算参照的实践运转数据
研讨进程需求预先确定被调空间负荷状况，被调空间冷负荷主要包含两方面：显热负荷和潜热负荷。显热负荷主要包含太阳辐射进入的热量和室表里空气温差由保护构造传入的热量，以及人体、照明设备、各种工艺设备及电器设备散入房间的热量；空气调节进程中的潜热负荷是非常重要的，关于新风，潜热负荷主要取决于室外空气的含湿量，关于回风，潜热负荷很大取决于房间内部的状况，比方烹饪、干燥的活动，对室内湿度影响很大，一起也影响着回风湿度。

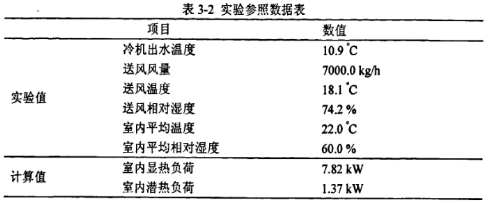

模仿核算被调空间负荷选用参阅系统实践运转负荷状况而设定的简略办法。其中标况下水发潜热三近似为2452．0 kJ／kg。实践热湿独立操控型系统运转时的参数如表3-2中试验值所示，核算得到室内负荷如表3．2中核算值所示。在TRNSYS中树立完好热湿独立操控型系统后，被调空间输入不一样的热湿负荷，调试系统到达安稳后，解析热湿独立操控型系统在不一样被调空间负荷下的工作状况，并对热湿独立操控设备在不一样被调空间负荷下的工作状况进行模仿解析，一起对热湿独立操控型系统以及传统型系统能耗进行模仿核算比照，解析热湿独立操控型系统节能作用。
