▲ 选用热湿独立操控设备
★ 热湿独立操控设备原理
前面在序言章节现已讨论过，在传统型的小型台式恒温恒湿机空调系统中，因为选用固定露点温度的除湿办法表冷嚣一向作业在其摄大规划负荷下．被处理的空气悉数被冷却至露点温度以下，然后再运用电加热器和电加湿器对被处理空气进行再热和加湿，形成能量的很多糟蹋。这篇文章在表冷器冷冻水循环回路上增加了一套热湿独立操控设备．

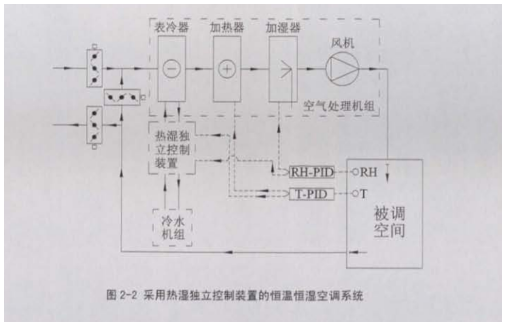

如图2．2和图2．3所示。水温为凡的冷冻水箱的水在循环水泵的效果下．进入到个电动可控三通阀斗的主要效果是调理承温为凡的冷冻农箱的水和水温为凡2的图冷器回水的混台份额，然后改动进入表冷器中与被处理空气进行换熟的冷冻水的温度当进入到表冷器的冷冻水的流量不发生改动时．通过调理RH．PID的输出信号能够到达改动图冷器的除湿量，然后操控被调空间的相对湿度。通过个电控可控三通阀混合后水温为的冷冻水进入到第二个电控三通阀1#．1#将g的冷冻水分为两支．一支进入到表冷器．另一支与表玲器回水混合后进入下一次循环。相同，电控三通阀1#的旁通量由T-PID的输出信号操控。假如进入到表冷器的冷冻水的水温不发生改动．改动T-PID信号．可蛆改动进入表冷器的冷冻水流量．然后到达操控被处理空气温度的目的。

因而只需求经过改动两个屯控三通阁的开度就可以选到一起操控进入袭冷器的冷冻承的温度和流量。
★ PID分程操控

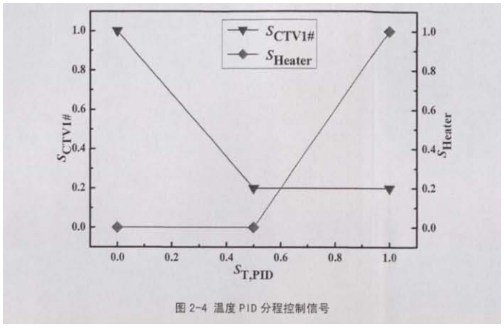

为了使全部系统能完成自动操控并且可以到达规划参数要求，热湿独立操控设备中两个电控三通阀的开度需求运用PID分程操控。如图2．4所示．当温度PID的输入信号在0～0.5之间时．即系统收集回来的温度高于设定值，这个时分加热器的输出为零．一起电控三通阀CTVI#1构输出量削减，也即是旁通掉的冷冻水流量削减，使得进入表冷器的冷冻水流量添加，因而送风温度下降：当PID的输入信号在0 5～1 0之间时，系统收集回来的温度低于设定值，这个时分加热器的输出开端增大．一起电控三通阀CTVI#的输出量维持在0．2不变．确保有必定流量的冷冻水流过表拎器对空气进行除湿，送风温度整体增加。

▲ 相对湿度PID信号操控

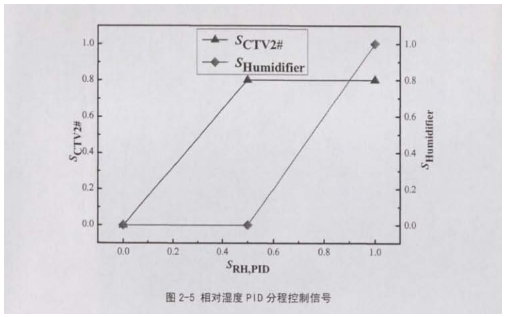

相对湿度FED操控原理和温度PID是相同的，当相对湿度PID的输入信号在0～0 5之间时．即收集回来的相对湿度高于设定值．这个时分加湿器的输出量为零．CTV2#的输出量增大．使得旁通流量增大，依据式2-2可得．当旁通量增大时．玲冻水的温度下降，因而表冷器的除湿量增大．送风相对湿度下降：当PID的输入信号在0 5～1.0之间时，此刻收集回来的相对湿度低于设定僮，加湿器开端作业，输出量逐步增大，CTV2#的输出量保持0．8不变．因而送风相对湿度增加。

▲ 压缩机温度步进操控

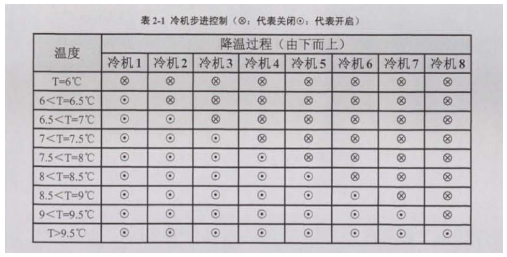

目2-5相对温度PI D分程操控信}传统的小型台式恒温恒湿机空调系统关于压缩机的操控往往是一致开闭．这么简单形成被操控的参数超调．形成动力糟蹋。而选用多级温度步进操控，多台室外压缩机依据回水温度主动敞开或封闭。这种操控方法有利于进步系统操控参数的稳定性一起也其备显着的节能作用。该图书馆仓库小型台式恒温恒湿机空调系统一共有八台冷机，以冷冻水箱的设为方针温度7℃为例，敞开和封闭规则如表2-1所示，选用LabVIEW和PLC编程完成冷机主动操控。值得指出的是．在实践的作业傍边。为了防止某一台冷机频频的开停．需要在主动操控软件中设置算法．使每一台压缩机的作业时间均衡。
